Prestaciones

Modo paralelo:
Hasta 12 paradas descendentes sin placa expansión.
Hasta 8 paradas ascendentes - descendentes sin placa expansión.

Modo serie:
Hasta 48 paradas ascendentes - descendentes con placa expansión.
Hasta 24 paradas descendente sin placa expansion.

Características

• Manejo de tableros VVVF (variador de velocidad).
• Manejo de tableros de tracción.
• Manejo de tableros hidráulicos.
• Manejo de puerta simple y doble selectiva piso a piso A y B.
• Maniobra colectiva ascendente – descendente.
• Bus de comunicación CAN para dispositivos exteriores.
• Seteo digital de parámetros de funcionamiento.
• Posibilidad de límite de llamados simultáneos de cabina.
• Funcionamiento en baterías de hasta 6 ascensores.
• Piso estación con tiempo programable.
• Piso estación con prioridad en planta baja.
• Botonera de cabina serie o paralela.
• Maniobra automática.
• Maniobra de mantenimiento.
• Maniobra ascensorista.
• Servicio incendio.
• Servicio independiente.
• Testeo de señales de comando para detección de errores.
• Entradas para señales de falla externa.
• Entradas para pesador.
• Salida de gong de llegada a piso.
• Salida de alarma de puerta abierta.
• Almacenamiento de fallas para su posterior revisión.
• Rescate automático ante cortes de luz con UPS.

Prestaciones de la Placa de Control

Modo paralelo:
Hasta 8 paradas descendente sin placa expansión

Modo serie:
Hasta 48 paradas ascendentes - descendentes con placa expansión.
Hasta 16 paradas descendentes sin placa expansión

Características

• Manejo de tableros VVVF (variador de velocidad).
• Manejo de tableros de tracción.
• Manejo de tableros hidráulicos.
• Manejo de puerta simple y doble selectiva piso a piso A y B.
• Maniobra colectiva ascendente – descendente.
• Bus de comunicación CAN para dispositivos exteriores.
• Seteo digital de parámetros de funcionamiento.
• Posibilidad de límite de llamados simultáneos de cabina.
• Funcionamiento en baterías de hasta 6 ascensores.
• Piso estación con tiempo programable.
• Piso estación con prioridad en planta baja.
• Botonera de cabina serie o paralela.
• Maniobra automática.
• Maniobra de mantenimiento.
• Maniobra ascensorista.
• Servicio incendio.
• Servicio independiente.
• Testeo de señales de comando para detección de errores.
• Entradas para señales de falla externa.
• Entradas para pesador.
• Salida de gong de llegada a piso.
• Salida de alarma de puerta abierta.
• Almacenamiento de fallas para su posterior revisión.
• Rescate automático ante cortes de luz con UPS.

Borneras de Interface

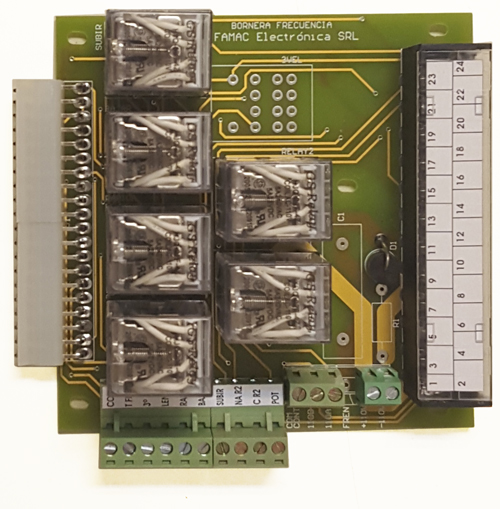

Bornera Frecuencia:
- Señales de control para el variador.
- Reles de seguridad incorporados.
- Entradas para finales de carrera (subir ,bajar y rápida).
- Linea de seguridad.
- Salida de patín retráctil.

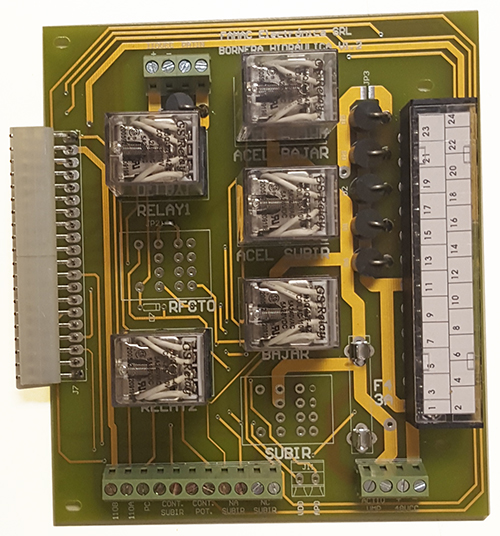

Bornera Hidraúlica:
- Señales de control para las Válvulas.
- Reles de seguridad incorporados.
- Entradas para finales de carrera (subir ,bajar).
- Linea de seguridad.
- Salida de patín retráctil.

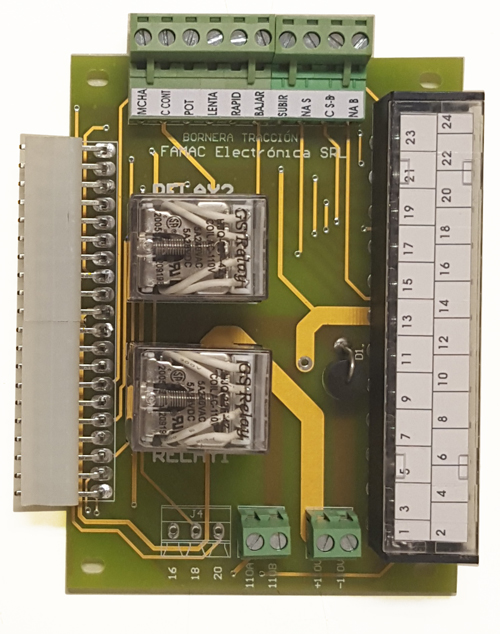

Bornera Tracción:
- Reles de seguridad incorporados.
- Entradas para finales de carrera (subir ,bajar y rápida).
- Linea de seguridad.
- Salida de patín retráctil.

Prestaciones

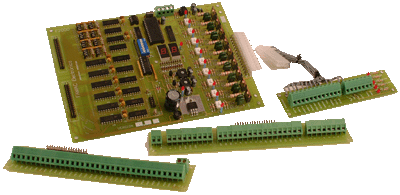

La F2000 , corazón de los controles fabricados por la empresa, una placa de control de ascensores desarrollada y fabricada por Famac Electrónica S.R.L.
Basada en tecnología de ultima generación en Microcontroladores, ofrece al mercado todas las posibles prestaciones requeridas, en una sola y única versión, sin cambios de componentes, sin cambio de programas, tan solo con el setéo de la misma, mediante micro llaves, que permiten el cambio de los parámetros en obra, sin requerimiento de herramientas de programación.
El manejo de los contactores Industriales es realizado por elementos de estado solido que eliminan los problemas caracteristicois de la utilización de relay (arco en los contactos, ruido eléctrico, etc.). La placa cuenta con un sistema de protección que evita se disparen los contactores ante situaciones de anomalía internas y/o externas a la misma, utilizando para ello un corte mecánico de la tensión de manejo de los mismos, en caso de no encontrarse en marcha.
Sumado a un autodiagnóstico en tiempo real que verifica el funcionamiento constante de los componentes que la integran, reduce de esta manera a prácticamente a cero el riesgo de accionamiento del cuadro de potencia ante situaciones no controladas.
Cuenta además con un sistema anti-descarga eléctrica, que confiere a la misma una robustez ante cortocircuitos inmejorable.

Características

• Placa totalmente universal
• Placa base hasta: 16 paradas descendente / 8 paradas ascendente – descendente
• Placa expansion: 24 paradas descendente / 16 paradas ascendente – descendente
• Entrada servicio independiente
• Entrada de falla externa
• Entrada para balanza (completo – sobrecargado)
• Entrada para servicio incendio – bombero
• Funcion mantenimiento desde botonera de cabina
• Piso estacion en cualquiera de las paradas
• Almacenamiento de las 10 ultimas fallas
• Indicadores y accesorios via serie (2 hilos)
• Bateria hasta cuatro tableros (sin unidad especial adicional)
• Salida disparo de gong de llegada a piso
• Salida de indicadores a segmentos o serie
• Salida de flecha direccional
• Salida para doble puerta automatica
• Señalización de fallas en indicador de cabina y en placa
• Señalización de puerta abierta
• Placa configurable por medio de llaves de seteo (micro-swicht)
• Borneras de conexionado independiente para una facil extracción de la placa
• Para armado de tableros: Tracción 1 velocidad / Tracción 2 velocidades / Tracción frecuencia variable

Manual

Prestaciones

La "F2000mini", al igual que su hermana Mayor, es una placa de control de ascensores desarrollada y fabricada íntegramente en Argentina por Famac Electrónica S.R.L.
Con la misma tecnología y principios que la F2000, esta placa mas pequeña, pero no menos versátil, esta pensada para el armado de tableros de ascensores Hidráulicos, contando con la optimización en cuanto a Soft y Hard para estos casos, esta y muchas otras complementaciones suman en un producto de muy bajo costo y altísimas prestaciones.

Características

• Placa totalmente universal
• Placa base hasta: 4 paradas descendente / 7 paradas automatica simple
• Placa expansion: 8 paradas descendente / 4 paradas ascendente – descendente
• Entrada servicio independiente
• Entrada de falla externa
• Entrada para balanza (completo – sobrecargado)
• Entrada para servicio incendio – bombero
• Funcion mantenimiento desde botonera de cabina
• Piso estacion en piso inferior (según norma)
• Almacenamiento de las 10 ultimas fallas
• Indicadores y accesorios via serie (2 hilos)
• Bateria hasta cuatro tableros (sin unidad especial adicional)
• Salida disparo de gong de llegada a piso
• Salida de indicadores a segmentos o serie
• Salida de flecha direccional
• Señalización de fallas en indicador de cabina y en placa
• Señalización de puerta abierta
• Placa configurable por medio de llaves de seteo (micro-swicht)
• Borneras de conexionado independiente para una facil extracción de la placa
• Para armado de tableros: Tracción 1 velocidad / Hidráulicos

Manual
